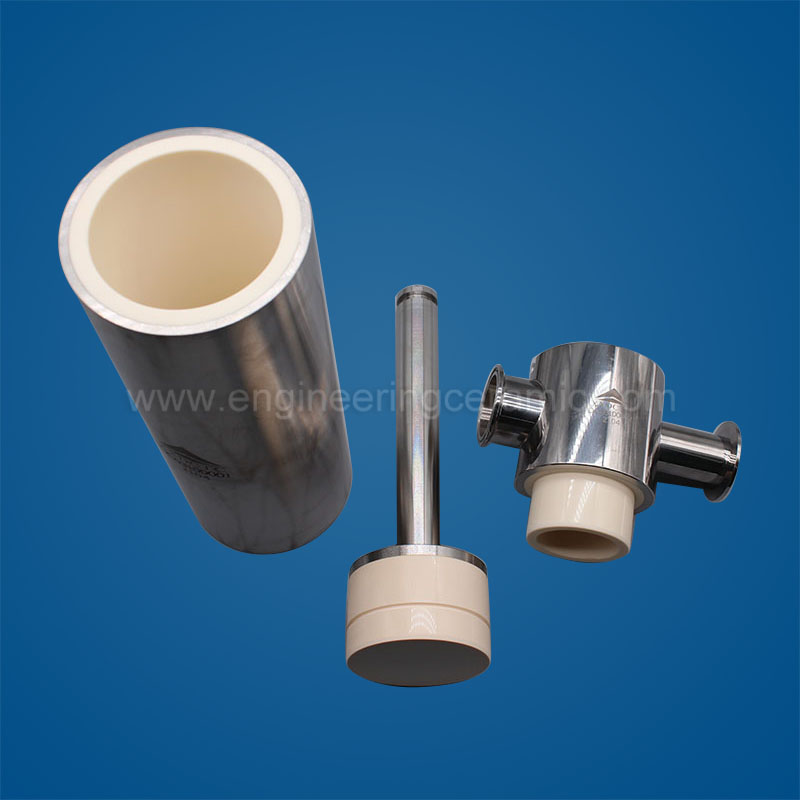

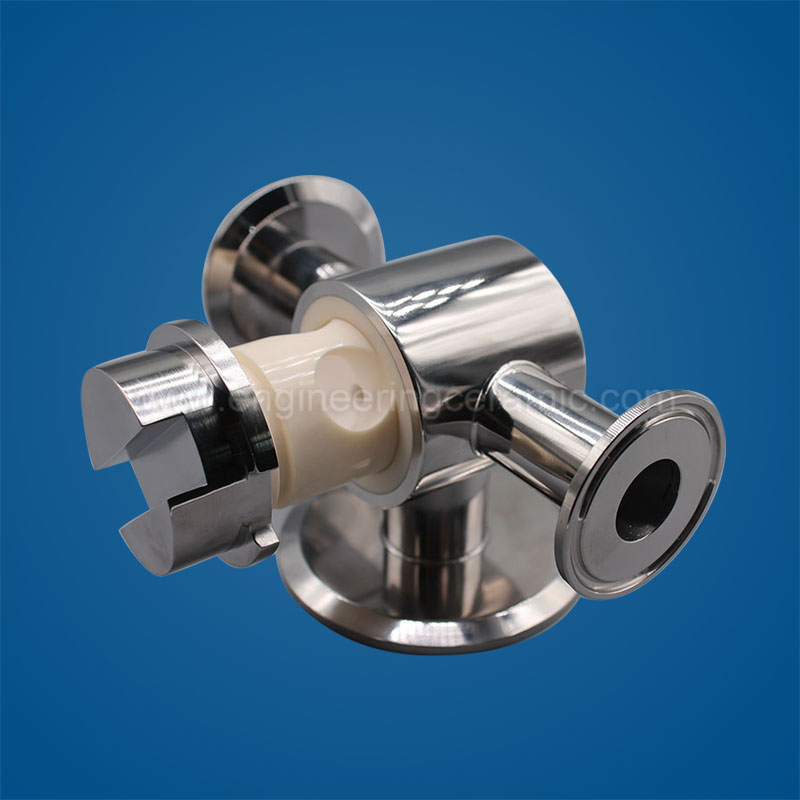

Im industriellen Pumpenbetrieb dient die Auskleidung als zentrales Verschleißteil, das Abrieb und Korrosion direkt widersteht. Seine Leistung bestimmt die Zuverlässigkeit des Geräts und die Gesamtbetriebskosten. In den letzten Jahren, angetrieben durch Fortschritte in der Materialwissenschaft, Pumpenauskleidung aus KeramikAufgrund ihrer überlegenen Verschleißfestigkeit und chemischen Inertheit sind sie zum bevorzugten Upgrade gegenüber herkömmlichen metallischen Auskleidungen in Branchen wie der Ölförderung, der chemischen Verarbeitung, der Rauchgasentschwefelung (REA) und der Herstellung neuer Energien geworden.
Basierend auf Felddaten und Industriestandards bietet dieser Artikel eine ausführliche Analyse der Auswahl von Keramikpumpenauskleidungen, Materialvergleiche, Installationsvorkehrungen und bewährte Wartungspraktiken.
Im Vergleich zu herkömmlichen Bimetallauskleidungen bieten Keramikauskleidungen Wettbewerbsvorteile in zwei Schlüsseldimensionen: Härte und chemische Inertheit.
Längere Lebensdauer: Unter schwierigen Einsatzbedingungen mit Hochdruckschlämmen, Bohrschlämmen und abrasiven Feststoffen (z. B. Quarzsand, Eisenspäne, Gesteinssplitter) fallen metallische Auskleidungen aufgrund von abrasivem Verschleiß oft schnell aus. Keramikauskleidungen liefern in der Regel 4.000 bis 10.000 Stunden Dauerbetrieb – fünf- bis zehnmal länger als Bimetall-Alternativen. Dies reduziert die Wartungshäufigkeit und Arbeitsintensität an Bohr- oder Produktionsstandorten erheblich.
Schutz der passenden Komponenten: Die Innenfläche einer Keramikauskleidung kann eine außergewöhnlich hohe Oberflächengüte erzielen (Oberflächenrauheit nur Ra 0,1–0,3 μm). Diese mikroskopische Glätte minimiert die Reibung zwischen der Laufbuchse und dem Kolben oder Stößel, reduziert den Energieverbrauch und verlängert gleichzeitig die Lebensdauer teurer Kolbendichtungen erheblich.
Nicht alle Keramiken sind gleich. Die optimale Wahl hängt vom jeweiligen Medium und den Betriebsbedingungen ab. Nachfolgend finden Sie einen direkten Vergleich der drei gängigsten Keramikmaterialien:
| Materialtyp | Aluminiumoxid (Al₂O₃) | ZTA (Zirkonoxid-gehärtetes Aluminiumoxid) | Zirkonoxid (ZrO₂) |
|---|---|---|---|
| Hauptstärken | Sehr hohe Härte (HV 13 GPa); ausgezeichnete Beständigkeit gegen Säuren und Laugen. | Ausgewogene Leistung: gute Härte kombiniert mit erhöhter Zähigkeit; kostengünstig. | Außergewöhnliche Bruchzähigkeit (9 MPa·m¹/²) und Biegefestigkeit (800 MPa). |
| Typische Anwendungen | Stark korrosive chemische Medien mit geringer Auswirkung, wie z. B. Elektrolyte von Lithiumbatterien und Lebensmittelzusatzstoffe. | Ölfeldbohrungen, Schiefergas-Fracturing und Hochdruckschlammanwendungen mit hohem Sandgehalt. | Extreme Bedingungen mit hohem Druck, starken Stößen und großen Feststoffpartikeln, z. B. Tiefbrunnenbohrungen und Schlammtransport. |
| Auswahlberatung | Wählen Sie diese Option, wenn chemische Korrosion vorherrscht und Feststoffe relativ weich sind. | Derzeit die beliebteste Modernisierung auf Ölfeldern, da sie herkömmliche Chromstahlauskleidungen ersetzt. | Wählen Sie diese Option, wenn Auskleidungen häufig aufgrund von Brüchen (und nicht aufgrund von Verschleiß) ausfallen. |
Keramische Materialien bieten eine extreme Härte, sind jedoch von Natur aus spröde (geringe Schlagfestigkeit). Statistiken zu Feldausfällen zeigen, dass über 80 % der Ausfälle von Keramikauskleidungen während der Installation und nicht während des Betriebs auftreten. Um einen vorzeitigen Ausfall zu vermeiden, befolgen Sie strikt die folgenden Verfahren:
Keine direkten Hammerschläge: Wenn Sie eine Einlage in das Gehäuse oder aus dem Gehäuse drücken, schlagen Sie niemals direkt mit einem Stahlhammer auf den Keramikkörper oder das Metallgehäuse. Wenn eine Aufprallunterstützung erforderlich ist, verwenden Sie immer eine Kupferstange, einen Hartholzblock oder ein spezielles Pufferpolster, um die Kraft gleichmäßig zu verteilen. Durch direkte Stöße können für das bloße Auge unsichtbare Mikrorisse entstehen, die sich ausbreiten und zu einem katastrophalen Ausfall der Pumpe führen, sobald sie unter Last steht.
Überprüfen Sie den Montagespielraum: Stellen Sie vor dem Einbau des Kolbens sicher, dass der maximale Außendurchmesser des Kolbenkörpers und der Innendurchmesser der Keramikauskleidung einen minimalen Montagespielraum von 0,20 mm einhalten. Unzureichendes Spiel oder Grate am Metallkolben können bei der Hin- und Herbewegung zu „Punktkontakt“-Beanspruchungen führen, die zu Riefen oder Rissen in der Innenwand der Laufbuchse führen.
Frostschutz im Winter: Bei Abschaltungen in Umgebungen mit niedrigen Temperaturen alle Flüssigkeiten (z. B. Schlamm oder Wasser) vollständig aus der Pumpenkammer und der Auskleidung ablassen. Wenn eingeschlossene Flüssigkeit gefriert und sich ausdehnt, kann der entstehende Radialdruck leicht zum Bruch des Keramikeinsatzes führen.
Wenn ein Liner seine Verschleißgrenze erreicht und ausgetauscht werden muss, hängt die Entfernungsmethode von der Art des Fördermediums ab:
Für leichte oder saubere Medien: Handelt es sich bei dem Medium um eine saubere Flüssigkeit mit geringem Feststoffanteil, lässt sich der Liner in der Regel problemlos vom Gehäuse trennen. Führen Sie die Hebeleisen symmetrisch in die Schlitze oder Öffnungen an beiden Enden der Auskleidung ein und ziehen Sie sie vorsichtig heraus.
Für Medien mit hoher Beanspruchung oder hoher Viskosität: Wenn das Medium einen hohen Feststoffgehalt enthält oder sehr viskos ist, kann es sein, dass sich die Auskleidung am Gehäuse festsetzt. Verwenden Sie in diesem Fall einen Schlagdorn aus Messing oder einen Hartholzdübel und klopfen Sie vorsichtig und gleichmäßig auf den Außenumfang der Auskleidung, um sie nach und nach aus dem Gehäuse zu treiben. Üben Sie niemals konzentrierte Kraft nur auf einer Seite aus, da dies dazu führt, dass der Liner kippt und weiter blockiert.
Beachten Sie für bestimmte Anwendungen die folgenden technischen Standards, um Konformität und Zuverlässigkeit sicherzustellen:
Anwendungen für die Rauchgasentschwefelung (REA): Beachten Sie die chinesische Norm T/CGMA 011001-2017 (Keramik ausgekleidete Pumpen für die Rauchgasentschwefelung), die eine Verbundstruktur aus Metallgehäuse + Aluminiumoxid-Keramikauskleidung für benetzte Teile mit einer Auslegungslebensdauer von mindestens 5 Jahren für Laufräder und Verschleißplatten vorschreibt.
Schlammtransport: Stellen Sie sicher, dass die maximale Partikelgröße der Feststoffe im Medium 80 % des minimalen Durchflussquerschnitts der Pumpe nicht überschreitet. Dies verhindert ein Verstopfen und mildert den Stoßverschleiß der Keramikauskleidung.
Upgrade auf aPumpenauskleidung aus Keramikist im Grunde eine Strategie zur Bekämpfung des Verschleißes durch Härte und der Bekämpfung der Korrosion durch chemische Inertheit. Während die anfänglichen Anschaffungskosten höher sind als bei metallischen Laufbuchsen, sind die Gesamtbetriebskosten (TCO) überaus günstig, wenn man die deutlich längere Lebensdauer und den Schutz berücksichtigt, den Keramiklaufbuchsen den passenden Kolbenkomponenten bieten.
Der Schlüssel zum Erfolg liegt in einer disziplinierten Installationspraxis und der strikten Vermeidung von Stoßbelastungen. Bei richtiger Handhabung bietet eine Keramikauskleidung selbst in den anspruchsvollsten Industrieumgebungen eine langlebige, zuverlässige und kostengünstige Leistung.
